11 июн 2018, 10:13

Стандартные
"...семь раз отмерь, один раз отрежь..."

не для Генерального конструктора

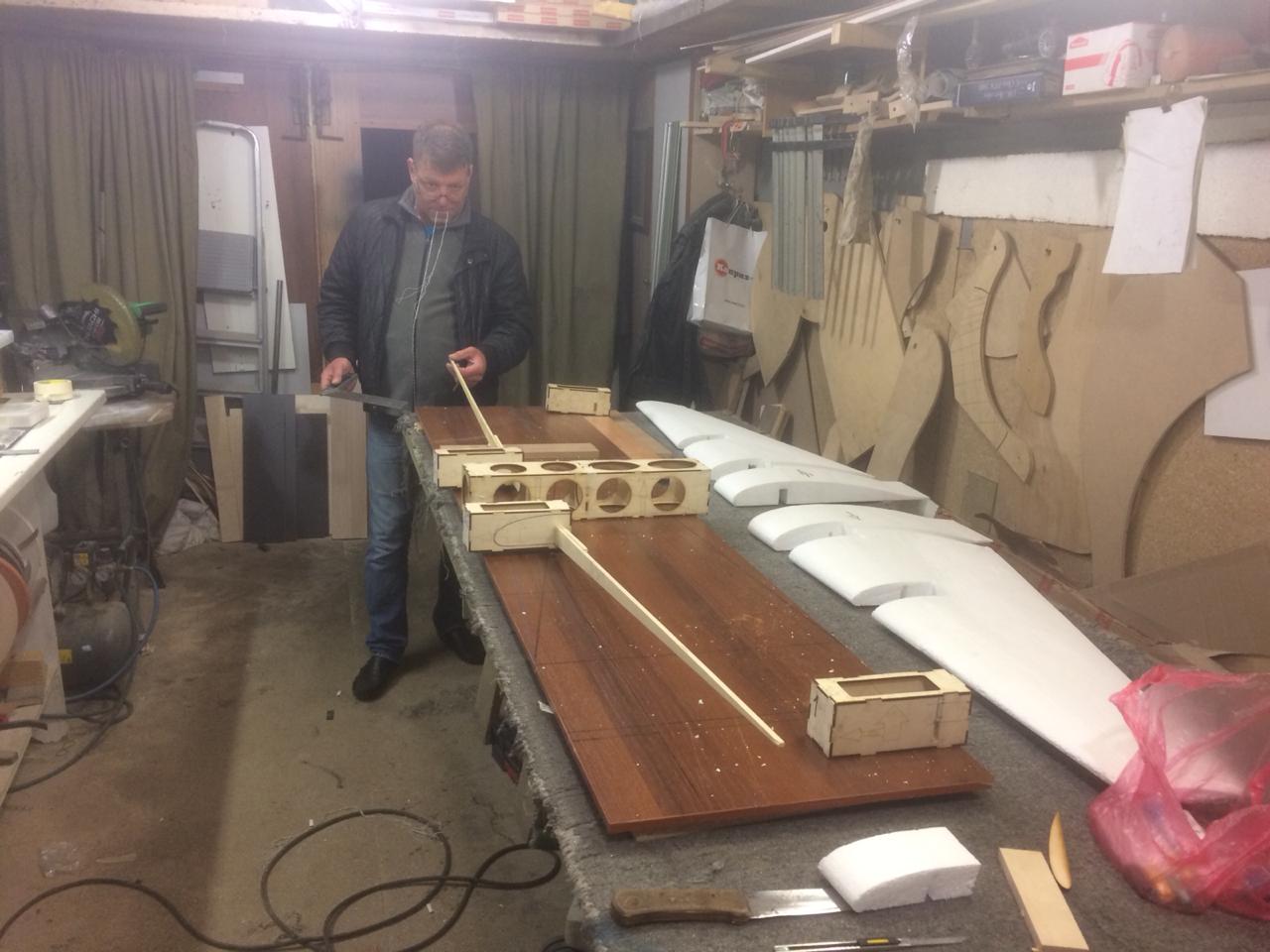

в 175й раз выверяются сотые миллиметров и секунды углов




Спешка недопустима! Пока в голове тысячный раз прокручивается технология финальной сборки крыла, Лёха медитирует с наждачкой, доводя до идеала стабилизатор



Половинки стабилизатора должны быть абсолютно одинаковыми



"Рейнольдсы у модели совсем не те, что оригинала..." - И киль, и стабилизатор увеличены относительно прототипа на 15%



И снова, в 176й раз сборка "насухую"



Лонжероны консолей к центроплану приклеены на штифтах и промотаны



Стабилизатор размечен и подготовлен к вклейке лонжерона



Окопиен и прикинут по месту киль



ПУР пошел!



Мало положить на стапель, для получения идеальной формы крыла необходимо надо еще нагрузить сверху



Очередной контроль идеальности геометрии крыла. И так посмотрит



и эдак



В самый ответственный момент подоспели Максим Борисович с Василием Валентиновичем (как еще их называть после их участия в качестве "экспертов - приглашенных спикеров" в научно-практической конференции "БПЛА на службе Российских железных дорог" с выполнением демонстрационных полетов в центре намертво прикованного к земле запретами и ЗРК Екатеринбурга. не "Макс с Васей" ведь!)



Сначала, еще не остыв от собственной важности, только "занимались консалтингом" = умничали B) : , но уже через пару минут, вдохнув растворителя и фанерной пыли, снова превратились в себя и кинулись ремонтировать модели, рискуя убить пиджаки ПУРом



Крыло финально зафиксировано в стапеле



Готовится заготовка для болвана моторам



... :123:
1Х1 - честный бой
5Х1 - путь к победе!
Аватара пользователя
IC_XCII
Профи
Сообщения: 6195
Зарегистрирован: 24 фев 2011, 12:47
Имя: Петр
Город: Свердловск
Откуда: Свердловск
Благодарил (а): 31 раз
Поблагодарили: 11 раз
Контактная информация:

12 июн 2018, 13:42

Патологоанатом - лучший диагност. Только вскрытие может показать, что получилось в результате с крылом

Вскрытие



Качественно пролитое ПУРом крыло



Гелькоута на матрицу чуть недомазали - приходится отделять с мясом



Нож - оружие Генконструктора!



Уже можно вертеть КРЫЛО как угодно



Красотища!



Вес с запасом уложился в расчетную "Карту весов"



Внутри мноооого места для конфет и оборудования



Отверстия сработали как надо




Пора уже готовить схемы окраски












1Х1 - честный бой
5Х1 - путь к победе!
Аватара пользователя
Supervisor
Мастер
Сообщения: 1548
Зарегистрирован: 10 май 2014, 10:27
Имя: Oleg
Город: Рефтинский
Откуда: Рефтинский
Благодарил (а): 22 раза
Поблагодарили: 2 раза

12 июн 2018, 15:05

Синерыжий будет хорошо и ярко смотреться.
Аватара пользователя
moroz-e
Профи
Сообщения: 2025
Зарегистрирован: 13 ноя 2011, 13:43
Откуда: Юго-запад
Благодарил (а): 8 раз
Поблагодарили: 4 раза
Контактная информация:

13 июн 2018, 00:18

IC_XCII писал(а):
Гелькоута на матрицу чуть недомазали
ХДЕ?????? Матрица то??? Не увидел совсем... А гелькоутом вы что назвали?????
Аватара пользователя
IC_XCII
Профи
Сообщения: 6195
Зарегистрирован: 24 фев 2011, 12:47
Имя: Петр
Город: Свердловск
Откуда: Свердловск
Благодарил (а): 31 раз
Поблагодарили: 11 раз
Контактная информация:

13 июн 2018, 00:24

moroz-e писал(а):
IC_XCII писал(а):
Гелькоута на матрицу чуть недомазали
ХДЕ?????? Матрица то??? Не увидел совсем... А гелькоутом вы что назвали?????
дощечки под моторамами и огрызки пены под/над консолями придавленные ящиками с инструментами- чем не матрица??

бумажки, чтоб эти дощечки не прилипли к крылу - чем не гелькоут?? :P

ЗЫ заяндексил, что такое гелькоут
елькоут (гелькоат, англ. gelcoat) — гелеобразный состав, используемый для создания декоративно-защитного покрытия композитных изделий.

Как правило, гелькоут представляет собой эпоксидную смолу с добавлением красителя. Гелькоут наносится первым слоем на матрицу, и, после его отверждения, поверх него наносятся армирующие слои (стеклоткани или углеткани), пропитывающиеся связующим (эпоксидной смолой). Таким образом, после извлечения изделия из матрицы лицевая поверхность изделия покрыта именно гелькоутом. Специализированные гелькоуты могут также придавать поверхности изделий стойкость к механическим воздействиям и к агрессивным средам.
и правда. у нас не гелькоут.
у нас эдельвакс :lol:

просто во всех описаниях изготовления крутых композитных деталей в матрицах пишут, что сначала мажут гелькоутом- вот я и подумал, что это разделитель :blush:
1Х1 - честный бой
5Х1 - путь к победе!
Аватара пользователя
moroz-e
Профи
Сообщения: 2025
Зарегистрирован: 13 ноя 2011, 13:43
Откуда: Юго-запад
Благодарил (а): 8 раз
Поблагодарили: 4 раза
Контактная информация:

13 июн 2018, 01:59

:3D Smiles (8): :3D Smiles (10):
Аватара пользователя
IC_XCII
Профи
Сообщения: 6195
Зарегистрирован: 24 фев 2011, 12:47
Имя: Петр
Город: Свердловск
Откуда: Свердловск
Благодарил (а): 31 раз
Поблагодарили: 11 раз
Контактная информация:

16 июн 2018, 17:10

Фюзеляж по отработанной технологии

лист коропласта



шпангоуты из епп




На ухупоре



Получаем квадратную трубу - легкую и прочную




Скоро полетим!! :123: :123:

1Х1 - честный бой
5Х1 - путь к победе!
Аватара пользователя
Miha62
Мастер
Сообщения: 1731
Зарегистрирован: 27 авг 2013, 22:05
Имя: Михаил
Город: Екатеринбург
Откуда: Екатеринбург
Благодарил (а): 10 раз
Поблагодарили: 10 раз

16 июн 2018, 20:19

Квадратиш практиш гуд!
Аватара пользователя
IC_XCII
Профи
Сообщения: 6195
Зарегистрирован: 24 фев 2011, 12:47
Имя: Петр
Город: Свердловск
Откуда: Свердловск
Благодарил (а): 31 раз
Поблагодарили: 11 раз
Контактная информация:

16 июн 2018, 20:55

Miha62 писал(а):Квадратиш практиш гуд!
прототип выбирался под имеющиеся технологии :P
1Х1 - честный бой
5Х1 - путь к победе!
Аватара пользователя
IC_XCII
Профи
Сообщения: 6195
Зарегистрирован: 24 фев 2011, 12:47
Имя: Петр
Город: Свердловск
Откуда: Свердловск
Благодарил (а): 31 раз
Поблагодарили: 11 раз
Контактная информация:

24 июн 2018, 22:11

разложили новенькие движки и регуляторы, сервы



поняли, что разъемы не те



кинули кличь - нашлись правильные разъемы в коллективе - СПАСИБО!!



Вырезали посадочные места под крыло в фюзеляже



Разметили элероны и места под сервы



По передней кромке пустили рейку - силовой контур крыла замкнут!



Цельная рейка проходит через моторамы в силовую коробку центроплана



Не удержались от примерки



Miha62 писал(а):Квадратиш практиш гуд!
Генеральный сказал "... красивый самолет красиво летает - РАСКВАДРАТИТЬ!!"





Округляется и нос самолета

Последний раз редактировалось IC_XCII 24 июн 2018, 22:37, всего редактировалось 2 раза.
1Х1 - честный бой
5Х1 - путь к победе!
Аватара пользователя
IC_XCII
Профи
Сообщения: 6195
Зарегистрирован: 24 фев 2011, 12:47
Имя: Петр
Город: Свердловск
Откуда: Свердловск
Благодарил (а): 31 раз
Поблагодарили: 11 раз
Контактная информация:

24 июн 2018, 22:36

Прикидка прокладки проводки



смотрится корявенько, но это временно





На законцовках планируются включаемые с земли дымы/огни..



Обшивка пока насухую







Красотища!



В воскресенье погодка радует,



но мы снова уходим под землю

Вася перепаивает разъемы и удлинители.



а их немало:
1. газ левые движки - 2 двигателя = 3 разъема
2. правый элерон -5
3. высота - 7
4. высота - 9
5. левый элерон - 11
6. газ правые движки - 14
7. бомбосброс -16
8. правый дым - 18
10 левый дым - 20
11. правый доп ( под дымы/бомбосброс крыльевых подвесов и т.п.) - 22
12 левый доп - 24 разъема!!! :36_11_8:


Примерили надписи в натуральную величину - расчеты верны



и на фюзеляже



Верх зашит - пошла нижняя поверхность крыла



Подгонка на лету



а Вася всё паяяяяяееееееееееттттттт.....

На этой фотке Леха должен был смотреть сквозь фюзеляж, но шрайбикус промахнулся



Немаленький аппарат получается!



Стабилизатор зашит и сохнет



Вот и группа поддержки подтянулась



Дело найдется ВСЕМ!



Движки/регули, после проверки направления вращения, подключаем окончательно





Двигатели финально устанавливаются на места



Подключаемся в приемник



Всё, что было раньше, работает.

Но добавились еще 4 канала, а в моей турниге их всего 8.
поставить второй приемник и летать вдвоем на двух передатчиках сразу: пилот и бортмеханик, включающий дымы, фейерверки, отцепки.... ?
Последний раз редактировалось IC_XCII 24 июн 2018, 22:56, всего редактировалось 1 раз.
1Х1 - честный бой
5Х1 - путь к победе!
Аватара пользователя
Miha62
Мастер
Сообщения: 1731
Зарегистрирован: 27 авг 2013, 22:05
Имя: Михаил
Город: Екатеринбург
Откуда: Екатеринбург
Благодарил (а): 10 раз
Поблагодарили: 10 раз

24 июн 2018, 22:52

IC_XCII писал(а):Но добавились еще 4 канала, а в моей турниге их всего 8.
поставить второй приемник и летать вдвоем на двух передатчиках сразу: пилот и бортмеханик, включающий дымы, фейерверки, отцепки.... ?
У тебя несколько вариантов. Или купить FUTABA-18 или набирать TURNIGY. Откроешь вакансию второго пилота, подмога подошла. :)
Аватара пользователя
IC_XCII
Профи
Сообщения: 6195
Зарегистрирован: 24 фев 2011, 12:47
Имя: Петр
Город: Свердловск
Откуда: Свердловск
Благодарил (а): 31 раз
Поблагодарили: 11 раз
Контактная информация:

24 июн 2018, 22:54

Miha62 писал(а):
IC_XCII писал(а):Но добавились еще 4 канала, а в моей турниге их всего 8.
поставить второй приемник и летать вдвоем на двух передатчиках сразу: пилот и бортмеханик, включающий дымы, фейерверки, отцепки.... ?/quote]

У тебя несколько вариантов. Или купить FUTABA-18 или набирать TURNIGY. Откроешь вакансию второго пилота, подмога подошла. :)
у меня есть вторая аппа жр
приемников рыжиков тоже хватает.

да и с точки зрения распределения внимания, возможно, правильней когда один пилотирует, второй управляет навесным оборудованием..

ЗЫ а чё, второй пилот - мне нравится :3D Smiles (8):

я то думал про бортмеханика :lol:
1Х1 - честный бой
5Х1 - путь к победе!
Аватара пользователя
Supervisor
Мастер
Сообщения: 1548
Зарегистрирован: 10 май 2014, 10:27
Имя: Oleg
Город: Рефтинский
Откуда: Рефтинский
Благодарил (а): 22 раза
Поблагодарили: 2 раза

24 июн 2018, 23:30

Абсолютно правильный расклад, когда один пилотирует, а второй занимается спецэффектами, я именно так и представлял.
Аватара пользователя
IC_XCII
Профи
Сообщения: 6195
Зарегистрирован: 24 фев 2011, 12:47
Имя: Петр
Город: Свердловск
Откуда: Свердловск
Благодарил (а): 31 раз
Поблагодарили: 11 раз
Контактная информация:

17 июл 2018, 08:13

Начал в кепке



Продолжил в футболке



Похолодало



Генеральный конструктор готов к полетам в любую погоду :3D Smiles (10):



Что бы и самолет мог летать в любую погоду, начал затягивать крыло в скотч



Дуракам полдела не показывают :lol:



Уже полкрыла



Крыло сверху готово!



Пошел снизу



Красотища! :3D Smiles (10):








Здесь будут РВ



Композит



Оконтурен



Художник ТВОРИТ!



Скоро в полет :123:






Генеральный забраковал старую стойку шасси: "... устала она. и вообще мы выходим на новый уровень..."

ИЩЕМ СТОЙКУ ШАССИ!!!

подойдет от пилотаги килограмм 5-10 (взлетный вес будет в районе 4 кг, но предполагается жестокая эксплуатация в любую погоду с флагами, конфетнобомбовой загрузкой и т.п.)
1Х1 - честный бой
5Х1 - путь к победе!
Аватара пользователя
Паша Финляндия
Мастер
Сообщения: 807
Зарегистрирован: 20 июн 2014, 14:54
Имя: Павел
Город: Среднеуральск
Откуда: Среднеуральск
Благодарил (а): 3 раза
Поблагодарили: 0
Контактная информация:

17 июл 2018, 09:38

Петя, заедь ко мне, у меня есть большие стойки, может подойдут...
Небо - это лучшее место на Земле!!!
Аватара пользователя
IC_XCII
Профи
Сообщения: 6195
Зарегистрирован: 24 фев 2011, 12:47
Имя: Петр
Город: Свердловск
Откуда: Свердловск
Благодарил (а): 31 раз
Поблагодарили: 11 раз
Контактная информация:

21 июл 2018, 12:37

Спасибо Паша!!



Одна из стоек подошла



Горделивая осанка






Навешаны элероны. По 4 петли на каждом



Будем 3Д крутить? :rolleyes:




Рули высоты. По 3 петли на каждом








Чем дальше, тем больше кажется самолет



Еще немного, еще чуть-чуть..

1Х1 - честный бой
5Х1 - путь к победе!
Аватара пользователя
Supervisor
Мастер
Сообщения: 1548
Зарегистрирован: 10 май 2014, 10:27
Имя: Oleg
Город: Рефтинский
Откуда: Рефтинский
Благодарил (а): 22 раза
Поблагодарили: 2 раза

21 июл 2018, 13:17

Отдельные сервы каждой половинке руля высоты? Правильное решение :3D Smiles (8):
Аватара пользователя
Паша Финляндия
Мастер
Сообщения: 807
Зарегистрирован: 20 июн 2014, 14:54
Имя: Павел
Город: Среднеуральск
Откуда: Среднеуральск
Благодарил (а): 3 раза
Поблагодарили: 0
Контактная информация:

21 июл 2018, 14:48

[quote="IC_XCII"] Спасибо Паша!!

Всегда рад помочь!
Небо - это лучшее место на Земле!!!
Аватара пользователя
деда
Мастер
Сообщения: 881
Зарегистрирован: 10 янв 2016, 20:44
Имя: Алексей
Город: Екатеринбург
Откуда: Екатеринбург ботаника
Благодарил (а): 5 раз
Поблагодарили: 0

31 июл 2018, 12:21

Эта машина будет летать над детями.....! А посему всЁЁЁ должно быть идеальным!!!!
Аватара пользователя
деда
Мастер
Сообщения: 881
Зарегистрирован: 10 янв 2016, 20:44
Имя: Алексей
Город: Екатеринбург
Откуда: Екатеринбург ботаника
Благодарил (а): 5 раз
Поблагодарили: 0

29 авг 2018, 09:20

Чёта кина нету никакова?! Петр Альбертович не вдохновлён новой игрушкой чёли?
Ответить
Unread posts
